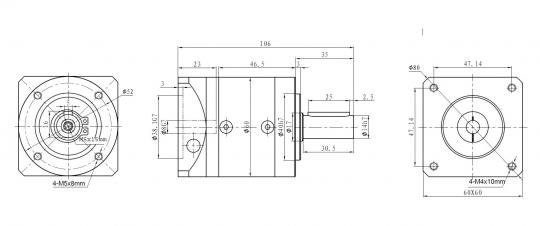

Planetengetriebe

Artikelnummer: 60ZDE3

Baugröße: 60mm - Untersetzung 3/4/5/8/10


239,26 €/Stück
Gewicht: 1.5 kg
Wenige Exemplare auf Lager - schnell bestellen! Lieferzeit: 2 - 3 Tage
Lieferumfang
  • 1 Stück, 60ZDE - Untersetzung 3:1, Präzisions-Planetengetriebe

  Getriebe für Motoren in Baugröße NEMA 24 (60 mm). In verschiedenen Längen und Untersetzungen erhältlich.

  Technische Daten
  • Untersetzung:                                  3
  • Stufe:                                               1
  • Verdrehspiel:                                   <= 8' (Winkelmin.)
  • Abtriebsdrehmoment Nennwert:     12N.m
  • Max. Spitzendrehmoment:              24N.m
  • Für Motor:                                       NEMA 24
  • Wirkungsgrad:                                 96%
  • Trägheitmoment:                             0,135 kg cm²
  • Laufgeräusch:                                 <= 65 dB (L=100cm)
  • Lebensdauer:                                  30000 Stunden
  • Gewicht:                                          1,5 Kg
  • Betriebstemperatur:                        -25°C bis +90°C
  • IP-Schutz Gehäuse:                        IP54

ZDE / ZDF / ZDS Präzisions- Planetengetriebe

ZD-MOTOR liefert Präzisionsgetriebe mit dem nachweislich besten Preis-Leistungs-Verhältnis für verschiedene Industrieanwendungen.
ZD-MOTOR spezialisiert auf die Entwicklung, Herstellung und den Vertrieb von Präzisionsgetriebe, Mikromotoren und Motorsteuerungen.

Hochpräzises Planetengetriebe, das mit Servomotoren, Schrittmotoren oder IEC-Motoren für verschiedene Steuerungen betrieben werden kann.
Das minimales Verdrehspiel beträgt ≤ 8 Winkelminuten, der Übertragungswirkungsgrad beträgt bis zu 97%.
Günstiger Preis, geringes Gewicht, hohes Abtriebsdrehmoment, hoher Wirkungsgrad, präzise Verzahnung, niedriger Geräuschpegel (65dB(A)), beliebige Montageposition, einfache Motormontage, Lebenszeitschmierung, geringe Wärmeentwicklung bei höchsten Geschwindigkeiten, 22 Übersetzungsverhältnisse i = 3, … 512,

Baugrößen:
ZDE/ZDF: 40, 60, 80, 120, 160 mm, Übersetzung von 1:3 bis 1:512
ZDS: 90, 115, 142, 190 mm, Übersetzung von 1:3 bis 1:100

Produkt Vorteile:
beliebige Montageposition
einfache Montage
niedriger Geräuschpegel
kompakte Bauweise
Lebenszeitschmierung
geringe Wärmeentwicklung bei höchsten Geschwindigkeiten
Schutzklasse IP54

Untersetzungsverhältnis:
1-stufig: 3 / 4 / 5 / 8 / 10
2-stufig: 9 / 12 / 15 / 16 / 20 / 25 / 32 / 40 / 64
3-stufig: 60 / 80 / 100 / 120 / 160 / 200 / 256 / 320 / 512

Minimales Verdrehspiel:
1-stufig: 3 - 12 Winkelminuten
2-stufig: 5 - 15 Winkelminuten
3-stufig: 8 - 18 Winkelminuten

Hoher Übertragungswirkungsgrad:
1-stufig: ≥ 97%
2-stufig: ≥ 94%
3-stufig: ≥ 90%

Umgebungstemperatur:
-10°C ~ +90°C mit Standardfett

Baugrößen
40ZDE / 60ZDE / 80ZDE / 120ZDE / 160ZDE
40ZDF / 60ZDF / 80ZDF / 120ZDF / 160ZDF
70ZDS / 90ZDS / 115ZDS / 142ZDS / 190ZDS

Branchen:
Automation, Robotik, Druckmaschinenbau, Textilmaschinenbau, Verpackungsmaschinenbau, Werkzeugmaschinenbau, Lebensmittelindustrie, Agrarindustrie, Handhabungssysteme, usw.
